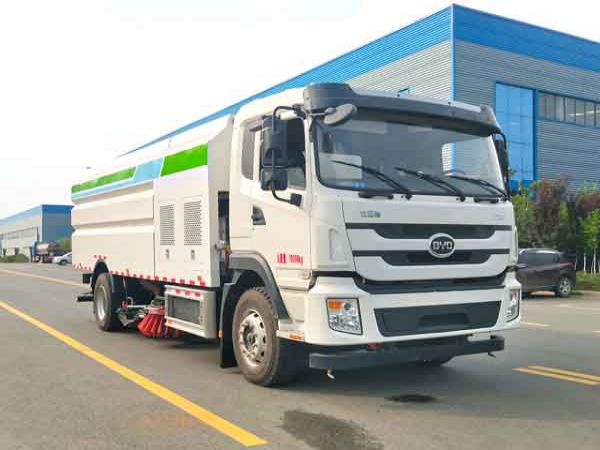

比亚迪纯电动洗扫车
洗扫车详细技术说明：
整车配置
该洗扫车采用纯电动二类底盘改装、风机、清水箱、垃圾箱、左右立扫、扫盘降尘系统、左右高压侧喷高、吸盘内置高压主喷杆、气动系统、液压系统、专用装置电控系统和副车架等改装而成。
改装组件说明：
1、纯电动二类底盘。
2、使用过程中具有高度耐磨、使用寿命长、低噪音、低油耗量和节省成本的优点。
3、采用大功率耐磨免维护离心风机，噪音低、效率高、风量大，使用寿命长。
4、非不锈钢件经防锈处理，经久耐用
5、宏业 GTM 高压水泵。
6、气动阀，气动阀门。
8、车辆尾部倒车影像。
9、车辆尾部手动操作盒。
10、车辆尾部后喷雾。
11、加装手动泵应急系统，在副发动机停止的状态下也能举升垃圾箱，便于维护保养。
12、左右立扫为单扫盘，减少了扫刷的数量和扫刷消耗量，能降低使用成本。扫刷上加装喷水装置，用于喷雾降尘。左右立扫分开控制，可实现右扫和全扫等不同的作业模式。
13、吸盘的吸口宽度达到 2300mm，确保作业总宽度大于 3.2m。4 个高度可调的吸嘴轮，能方便调整和保证吸嘴与路面间合理间隙，从而达到更好的吸污效果，吸污效率更高。
14、吸盘内有高压喷水装置，喷嘴布置在吸盘内部，能最大限度冲洗路面。左右高压喷水支架安装在吸盘上，随吸盘升降，结构简单紧凑，保证喷水支架达到最佳的冲洗效果。
15、后部采用 LED 箭头灯警示灯，保证行车作业安全。
18、扫盘摆线马达采用力沃马达，使用寿命长稳定可靠，故障率低。
16、液压管路采用德国标准技术密封结构形式，抗震动性能好，密封可靠性高，可实现无泄漏的密封效果。
17、采用海普瑞斯液压电磁阀，关键电控元件采用施耐德电器开关，可靠性高，使用寿命长。
18、PLC 或 CAN 驾驶室操作作业。
19、清水箱，容积达 3m³。
20、垃圾箱，容积达 4³，厢体采用倾翻卸料。
2.1、产品性能特点
1、方形箱体，大大增加箱体容积，增加整车美观程度。
2、底盘电机直接取力，专车专配，完美匹配，无取力器，比柴油车更节省步骤、故障率更低。
【主要技术参数】 | |||
产品名称 | 纯电动洗扫车 | 产品号 | |
总质量(Kg) | 11800 | 罐体容积(m3) | |
额定载质量(Kg) | 2675 | 外形尺寸(mm) | 8017×2530×2710 |
整备质量(Kg) | 8930 | 货厢尺寸(mm) | ×× |
额定载客(人) | 准拖挂车总质量(Kg) | ||
驾驶室准乘人数(人) | 3 | 载质量利用系数 | |
接近角/离去角(°) | 19/10 | 前悬/后悬(mm) | 1205/2612 |
轴数 | 2 | 轴距(mm) | 4200 |
轴荷(Kg) | 3900/7900 | 最高车速(Km/h) | 95 |
其它 | ABS型号:CM4XL-4S/4M;ABS生产企业:广州瑞立科密汽车电子股份有限公;储能装置种类:磷酸铁锂蓄电池;储能装置生产企业:汕尾比亚迪汽车有限公;选装描述:随底盘选装铝制轮辋,宽轮眉;侧防护材料为铝合金,后防护装置材料Q235A,均采用焊接连接,后防护离地高度410mm;专用功能及装置:垃圾箱体,洗扫装置等组成,主要用于城市路面清扫;其他说明:驱动电机类型:永磁同步电机,额定功率95kW,峰值功率160kW,生产企业:精进电动科技股份有限公司 | ||
【底盘技术参数】 | |||
底盘型号 | BYD112014FBEVD1 | 底盘名称 | 纯电动货车底盘（二类） |
商标名称 | 比亚迪牌 | 生产企业 | 比亚迪汽车工业有限公司 |
外形尺寸(mm) | 7155×2330×2385 | 轮胎数 | 6 |
接近角/离去角(°) | 19/12 | 轮胎规格 | 245/70R19.5 |
钢板弹簧片数 | 4/7,3/4+3 | 前轮距(mm) | 1705,1840 |
燃料种类 | 纯电动 | 后轮距(mm) | 1800 |
排放标准 | |||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
TZ365XSC07 | 精进电动科技股份有限公司 | - | 160 |
3、洗扫车采用比亚迪纯电动二类汽车底盘改装，加装风机、高压水泵、清水箱、垃圾箱、左右立扫、带喷水杆的宽吸嘴、扫盘降尘系统、液压系统、专用装置电控系统和副车架等改装而成。
4、底盘电机驱动风机和高压水泵，风机用 8.0 高压离心风机,效率高、风量大，最高风量达 23500m3/h。高压水泵采用国际知名 GP-36 型柱塞泵，流量合适，压力高，允许最高压力达 10MPa。
5、左右立扫为单扫盘，减少了扫刷数量和扫刷消耗量，能降低使用成本。左右立扫分开控制，可实现左扫、右扫和全扫等不同作业模式。宽吸嘴的吸口宽度达到 2418mm，确保作业总宽度大于 3.5mm。4 个高度可调的吸嘴轮，能多方面调整和保证吸嘴与路面间的合理间隙。吸嘴内置高压喷水杆，尽可能多的将高压洗涤喷嘴布置在吸嘴内部，不但清洗效果好，还能最大限度减少高压水气流冲起污物产生的二次污染。
6、左右喷水杆安装在吸盘上，随吸盘升降，结构简单紧凑，保证喷水杆的离地高度固定不变，达到最佳清洗效果。开放式液压系统驱动左右立扫升降、左右扫盘旋转、吸嘴升降、垃圾箱后门开闭、垃圾箱倾翻复位等机械动作。
7、程力牌纯电动洗扫车具有路面清洗、路面清扫、路缘清洗、路缘和路缘石立面洗刷、低压冲洗、喷雾除尘等多功能。有“全洗扫”、 “左洗扫”、 “右洗扫”、 “全扫”、 “左扫”、 “右扫”等多种作业模式可选择。选择“全洗扫”模式清洗广场和路面，清洗效率高效果好，洗净率达 90%以上。选择“左洗扫”或“右洗扫”模式清洗路面和路缘、洗刷路缘石立面。需要进行路面清扫或路面保洁作业时，可选择扫路模式。需要喷雾除尘时，可开启喷雾装置，进行喷雾除尘作业。
8、作业系统具有电脑控制和手动操纵双重功能，大大地保障和提高车辆的使用率。
2.2、产品优势
（1） 清水箱充分利用了车载空间，容积大，可达3m3。垃圾箱采用单层304不锈钢结构，倾翻卸料，带高压自洁装置。自洁装置可在垃圾箱卸料时帮助卸料，清洗垃圾箱内部。 。
（2） 专人试车；模拟各种复杂工作环境，所有压缩发车前实物测试。
（3） 售后保障；非客户人为损坏，任何故障无条件售后，客户零费用解决。
（4） 无副发电机组，整车工作时噪音低。
2.3、注意事项：
1、 作业时应避免无关人员靠近车辆，特别是车辆后部。
2、 车辆在行驶作业过程中，注意避让砖头等大块垃圾
3、车辆在排泄污水箱时，请先打开后门排污阀，待排污阀不在排水后再打开后门进行垃圾倾倒。
4、 车辆在排污时请注意在专用的排污地点进行排污箱体后门5米内不得站人。
5、 垃圾箱在没有落下且锁止前，不得进入正常行驶。
