纯电动洗扫车简介：

● 垃圾箱外形采用长方体的造型，箱体受力均匀，结构性能强，美观。垃圾箱采用不锈钢制作，永不锈蚀。

● 工作装置采用“中置两盘扫+中置宽吸嘴+内置高压主喷杆+左右高压侧喷杆”布置形式。

● 中置两盘扫（扫盘可单独控制）+中置宽吸嘴+内置高压主喷杆+左右高压侧喷杆（左右高压侧喷管可独立控制）结构，实现路面的洗扫及吸尘。

● 左右侧喷杆 V 形布置和吸嘴内置主喷杆无间隙高压喷嘴喷水布置，有效的将清洗后的污水和垃圾全部归拢赶至吸嘴处，并吸收于污水垃圾箱内，使路面不留尘土、积水，路面清洗、刷扫和污水回收效果佳。

● 清水箱和垃圾箱分体布置，有效空间利用最大化，一次连续作业时间长。同时在作业过程中可通过污水排放装置对污水进行排放，随时加清水继续作业；垃圾箱采用双油缸自卸卸料，箱内同时设有大流量高压喷嘴，可快速冲洗垃圾箱

● 左右高压侧喷杆具有双向自动避障保护及复位功能。可大大减少左右高压侧喷杆损坏，作业时整车安全性也提高。

● 中置宽吸嘴具有液压浮动功能，有效的延长橡胶滚轮的寿命。

● 采用 CAN 智能化控制系统，电、液、气集中控制，驾驶员可在驾驶室内完成各种动作的操作。

我公司环卫车系列比亚迪纯电动洗扫车是我公司自行设计开发、具有自主知识产权、国际领先技术水平的新一代路面、路沿清洗、清扫及喷雾降尘的专用设备。该款洗扫车结合了扫路车及高压清洗车的功能特点，并解决了吸尘车无法在城市道路上清洗路沿的短板，在作业时利用扫刷将地面垃圾扫向车内侧，路面的顽固附着物由高压喷水杆喷出的水流冲起，再由吸盘吸入垃圾箱储存.具有绿色环保、功能齐全、设计合理、能耗低、清洗范围广、使用寿命长等特点

1.2 使用场景

1.城市道路、高速公路、广场、机场、码头、隧道、桥梁、隔离墙等路面、路沿的清洁工作

2.工地、厂区等干道的清洗、清扫。

2、产品性能特点

产品介绍

产品概述

该产品是用于城市道路、高速公路、广场、机场、码头、遂道、桥梁、隔离墙避、路缘和路缘石立面的机械化清洗、清扫、喷雾降尘等清洁作业的专用车辆。

具备如下特点：

作业模式丰富：具有“全洗扫”、“左洗扫”、“右洗扫”、“全扫”、“左扫”、“右扫”等多种作业模式选择；

防护等级高：电池、驱动电机、控制器、线束等防护等级达到IP67，确保整车安全；

智能化程度高：配置中控屏，采用 CAN 总线技术控制执行器；配置工作摄像头对作业路面实时监控；

安全保护：垃圾箱举升安全保护装置；通过空循环、安全阀和溢流阀三重保护，有效防止高压水泵损坏；

语音报警提示：污水箱内设置了防溢满报警；低水位自动报警；缺水报警；垃圾箱举升报警；垃圾箱复位报警；

超长续航：续航里程达到320km；满电作业续航达到4小时；

环保性好：纯电驱动，领排放、零污染；

无噪音：纯电驱动，噪音超小，不扰民。

工作原理

清扫：上装电机驱动液压油泵和风机工作。液压油泵驱动左、右扫盘伸缩、升降、旋转。左右扫盘将两侧的垃圾扫至洗扫车下面、吸嘴前方。风机工作使垃圾箱、吸管和吸嘴组成的风道产生高速气流，在气流的作用下，垃圾吸入吸嘴，并进入垃圾箱中。底盘发动机驱动洗扫车向前行走，扫至吸嘴前方的垃圾不断进入到吸嘴中，并源源不断地被吸到垃圾箱中，实现路面清扫。

洗扫：清扫作业装置工作的同时，上装电机驱动配有专用离合器的高压水泵参与工作。高压水泵将来自清水箱的清洁水加压后通过高压管路控制阀等分别输送到吸嘴内喷水杆和左、右喷水杆，各喷杆上装有多个特制的不锈钢扇形喷嘴，扇形喷嘴喷出的扇形水帘组成一总宽不小于2.8m的U形水刀，直接冲洗路面，冲洗路面后的水被吸回到垃圾箱中，实现路面洗扫。

路沿和路沿石立面洗刷：利用扫盘的左或右立扫，左或右喷杆上的路沿石清洗喷嘴，选用左或右洗扫作业模式进行洗扫作业，就可对左或右路沿与路沿石立面进行洗刷作业。

后喷雾：在洗扫车后部垃圾箱下方配有喷雾喷杆，喷雾喷杆上装有多个喷雾喷嘴。启动副发动机和高压水泵，打开后喷雾开关，启动底盘车前行，就可进行喷雾降尘作业。

低压冲洗：利用自吸水泵的低压力、大流量对路面进行冲洗作业，作洒水车用。

2.2、产品优势

（1） 清水箱充分利用了车载空间，容积大，可达3m3。垃圾箱采用单层304不锈钢结构，倾翻卸料，带高压自洁装置。自洁装置可在垃圾箱卸料时帮助卸料，清洗垃圾箱内部。

（2） 专人试车；模拟各种复杂工作环境，所有压缩发车前实物测试。

（3） 售后保障；非客户人为损坏，任何故障无条件售后，客户零费用解决。

（4） 无副发电机组，整车工作时噪音低。

2.3、注意事项：

1、 作业时应避免无关人员靠近车辆，特别是车辆后部。

2、 车辆在行驶作业过程中，注意避让砖头等大块垃圾

3、车辆在排泄污水箱时，请先打开后门排污阀，待排污阀不在排水后再打开后门进行垃圾倾倒。

4、 车辆在排污时请注意在专用的排污地点进行排污箱体后门5米内不得站人。

5、 垃圾箱在没有落下且锁止前，不得进入正常行驶。

厢体采用3mm厚304不锈钢板，可以防止一般性腐蚀，延长使用寿命。厢体集动力舱、清水箱、污水箱于一体，结构紧凑、空间利用率高。清水箱与污水箱容积合理匹配，避免作业过程中频繁倾倒污水。垃圾箱可对污水、淤泥进行有效分离，随时根据垃圾箱内污水情况将污水单独排放，减少倾倒垃圾次数，有效延长洗扫车连续作业时间，提高作业效率。

图3 厢体

(2) 该车集扫路车、洒水车和高压清洗车功能于一体，具备路面清扫、路面洗刷、高压清洗、低压冲洗、路缘石洗刷、垃圾收集、污水回收、喷雾降尘和道路隔离墙清洗、小广告清洗等多种作业功能。

(3) 采用“中置两立扫＋中置宽吸嘴（内置高压水喷杆）＋左右高压侧喷杆”的结构。

(4) 具有全洗扫作业、左洗扫作业、右洗扫作业、全扫路作业、左扫路作业、右扫路作业、全吸作业、左洗作业和右洗作业等 9 种作业模式可选。

(5) 多种的语音提示和音乐报警，准确播报各种安全提示和故障点。

(6) 具备垃圾箱举升安全保护装置，在后门未打开状态下，确保垃圾箱无法举升。

(7) 安全棒未放下时，智能系统将禁止垃圾箱回位，可有效防止维修时的事故发生。

(8) 采用中置全浮动式双吸口超宽吸嘴，吸口直径达 180mm。其内置长排高压水喷杆离地间隙小、水流冲击力大，能直接将污水送至吸口，作业飞溅少，污水吸净率高。

(9) 后门关闭锁紧机构采用插销式，稳定性好，密闭性好。

(10) 高压水泵采用德国进口泵，当高压水泵起动及工作水阀切换时，水泵能自动卸荷。通过空循环、安全阀和溢流阀三重保护，有效防止高压水泵损坏。

(11) 进口优质液压阀，可以确保整车液压动作的稳定性和流畅性；优质液压马达，可以确保扫盘转动的稳定性，使用寿命长；液压系统齿轮泵采用国产优质泵，性能可靠，阀件的生产制作商是国际认定的专业液压组件生产厂。

(12) 在液压系统中增设了一个手动泵，使系统在遇到特殊情况时，如上装动力系统损坏无法正常工作，可借助手动泵完成垃圾倾倒及各液压油缸的复位。具有防液压渗漏功能。

(13) 污水箱内采用大平面斜坡结构，最大卸料角度可达 50 度，更易于倾倒垃圾。污水箱内设置了防溢满报警和作业自停装置，可防止污水作业时从吸管溢出，造成二次污染；污水箱内的高压喷淋清洗装置在倾倒垃圾后可对污水箱进行自动清洗，大大减轻了操作人员的劳动强度。

图4 大平面斜坡结构

(14) 清水箱内设有低水位传感报警系统，无水时自动报警，防止水泵缺水损坏。

(15) 侧后部装有机械式自动卷绕冲洗卷盘，配 20m 高压软管和不同角度的清洗枪，可用于清洗车身和其它设备和设施。

图5 冲洗卷盘

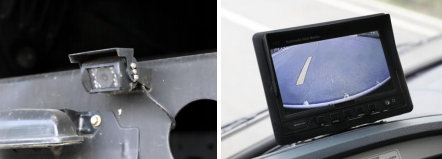

(16) 在右扫盘及垃圾箱后部设置高清晰监视探头，驾驶室内设置高清晰液晶显示器，画面可分别切换到右扫盘位置及垃圾箱后部位置，作业时，可对扫盘作业工况和整车作业质量进行监控。

图6 高清摄像头及液晶显示屏

(17) 扫盘刷臂内使用高性能工程塑料隔套，耐磨性好，免打黄油免维护，节省人力物力。

(18) 双层不锈钢吸尘筒，便于吸尘筒长期磨损后的更换。

图7 双层不锈钢吸尘筒

(19) 双侧铜质球阀加水滤器，在进水源上进行第一道粗过滤。

图8 铜制球阀
