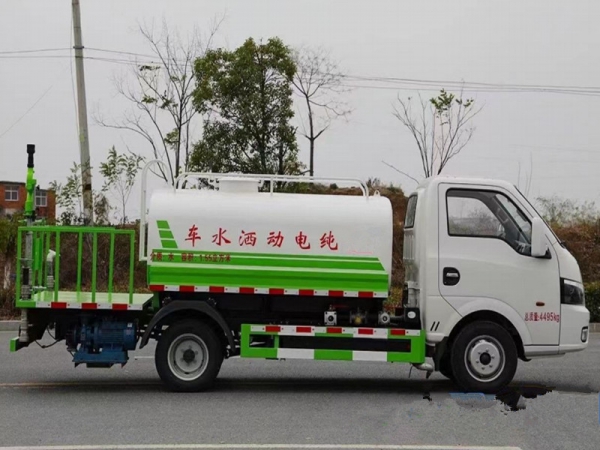

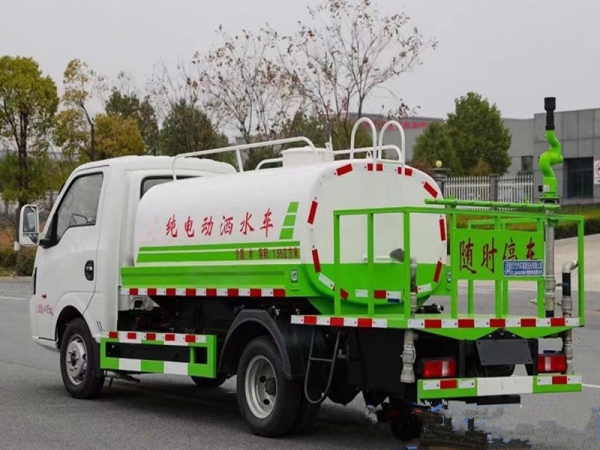

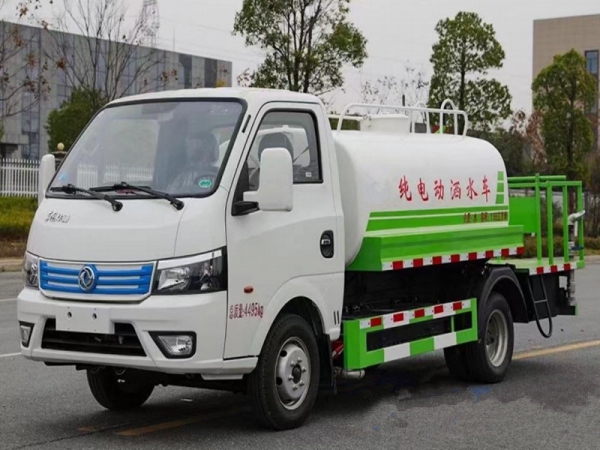

3方东风纯电动洒水车
1 产品简述
1.1 产品简述
纯电动洒水车是在纯电动二类底盘的基础上，加装低压冲洗、洒水系统，由机械、液压（气路）、电器三部分合为一体的专用洒水作业车。工作原理：采用自吸式双级离心泵，效率高、洒水宽度大、水枪射程远，低压水泵由底盘变速器取力器通过传动轴直接传动。
1.2 使用场景
该产品适用于城市主干道、公路、广场等场地路面养护、冲洗路面、保持道路湿润、降低灰尘作业，也可用于绿化带浇花浇树；还可以作为紧急消防水车使用。
2 产品性能特点
2.1 底盘
底盘采用东风纯电动二类底盘，各总成匹配合理，完全达到国家对于新能源产品底盘的各项法规要求、可靠性高。其具备如下特点：
(1) 动力电池布置方式采用侧挂布置，采用窄托架装配，适应各类专用上装改装需求；
(2) 驾驶室标配中控锁，MP5，高密度海绵，设置杯托、卡槽、储物盒等 10 余处储物空间，带来舒适驾乘体验；
(3) 整车轻量化设计，最大总质量为 4495kg；
(4) 搭载 55kWh 大容量动力电池，满足各类环卫清洗车、垃圾收运车使用需求，动力电池标配水循环热管理系统，满足车辆在各种环境条件下使用需求；
(5) 配备大功率上装取电接口，满足各类专用车上装电动化需求。
2.2、性能特点
(1) 采用知名品牌自吸式双级离心泵，质量稳定可靠，扬程大，质量稳定可靠，上装电机取力传动；
(2) 中冲圆锥喷嘴，自动控制，操作方便灵活冲洗路面宽度可覆盖 6 条车道；后洒圆柱喷嘴，喷出均匀的扇形水雾，宽度可到 8m，能有效抑制路面灰尘；
(3) 360°旋转的后置水炮，可设置成柱状或雾状出水，射程超过 30 米；
(4) 零污染、低噪音，有效的保护环境，节约燃油能源，使用成本更低。
【主要技术参数】 | |||
产品名称 | 纯电动洒水车 | 产品号 | |
总质量(Kg) | 4495 | 罐体容积(m3) | 1.559 |
额定载质量(Kg) | 1485 | 外形尺寸(mm) | 5960,5780×1750×2600,2100 |
整备质量(Kg) | 2880 | 货厢尺寸(mm) | ×× |
额定载客(人) | 准拖挂车总质量(Kg) | ||
驾驶室准乘人数(人) | 2 | 载质量利用系数 | |
接近角/离去角(°) | 21/18 | 前悬/后悬(mm) | 1180/1780,1180/1800 |
轴数 | 2 | 轴距(mm) | 2800,3000,3200 |
轴荷(Kg) | 1495/3000 | 最高车速(Km/h) | 90 |
其它 | 1、专用装置:罐体,洒水系统,主要用于园林绿化及路面洒水作业。罐体总容量:1.559立方米,有效容积:1.485立方米,外形总长:2500mm,实际装载为后段,前段部分封闭不使用,罐体尺寸(长×长轴×短轴(mm)):1548×1445×1000;2、该车侧面防护装置的材料为Q345A,连接方式为螺栓连接;后防护装置材料为Q345A,连接方式为螺栓连接,后下部防护断面尺寸:100×50(mm),离地高度为380mm;。3、该车技术阶段为"发展期",可在全国销售,动力蓄电池种类:磷酸铁锂电池,生产企业:宁德时代新能源科技股份有限公司(单体),宁德时代新能源科技股份有限公司(总成);驱动电机类型:永磁同步电动机,额定功率42kW,峰值功率100kW,生产企业:精进电动科技股份有限公司.ABS系统生产企业:广州瑞立科密汽车电子股份有限公司,ABS系统型号:CM4YL,4、选装高度2100mm,选装后部喷洒泵和电机外观样式,随底盘选装轴距3000,2800,随底盘选装外观,选装导流罩,选装不同外观充电口 | ||
【底盘技术参数】 | |||
底盘型号 | EQ1040BTZEVJ | 底盘名称 | 纯电动载货汽车底盘（二类） |
商标名称 | 东风牌 | 生产企业 | 东风汽车集团有限公司 |
外形尺寸(mm) | 5300,5500,5700,4900,5010.5430×1690,1710,1650×1960,2560,1985 | 轮胎数 | 6 |
接近角/离去角(°) | 21/25.3 | 轮胎规格 | 6.00R15LT 10PR,185R15LT 8PR,195/70R15LT 12PR |
钢板弹簧片数 | 3/5 | 前轮距(mm) | 1390 |
燃料种类 | 纯电动 | 后轮距(mm) | 1240,1324,1280 |
排放标准 | |||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
TZ180XSA05 TZ290XS025 | 精进电动科技股份有限公司 湖南中车商用车动力科技有限公司 | 0 0 | 100 100 |

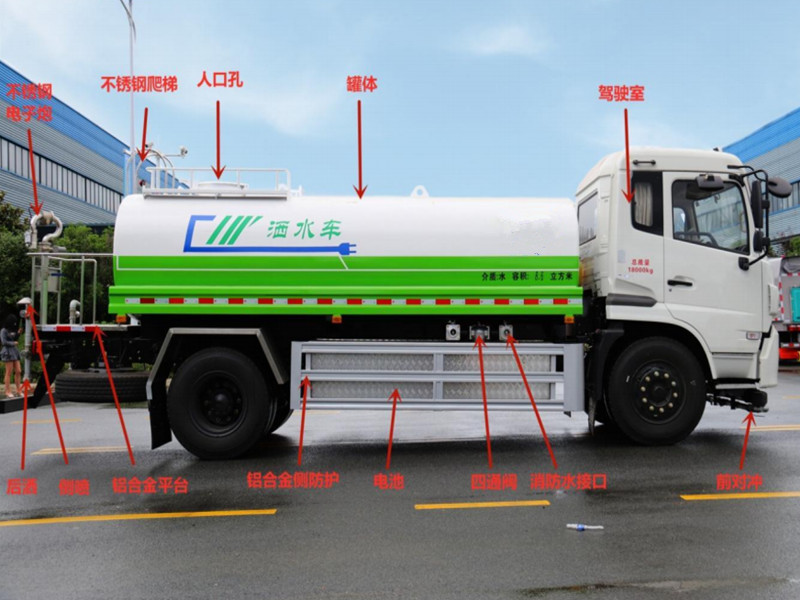

2.3、上装组件说明：
4、罐体经防锈处理，整体采用自动化焊接，经久耐用。
5、带腰冲、后洒、侧喷、后置电动高炮。
6、对冲作业宽度＞14 米。侧喷高炮作业宽度＞10 米。电动高炮射程＞30 米。

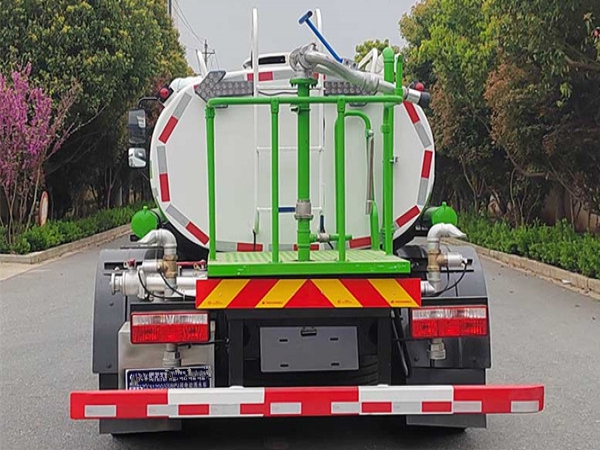

7、后部采用大平台设计，可加装喷雾机。
8、大流量自吸自排洒水泵，最大自吸高度为 8 米。
9、低压管路采用镀锌管，坚固耐用。
11、CAN 驾驶室操作作业。
19、清水箱，采用高强度碳钢材质。容积达 2-3m³。
2.3、产品性能特点
1）园形箱体，大大增加罐体承受能力，增加整车美观程度。
2）底盘电机直接取力，专车专配，完美匹配，无取力器，比柴油车更节省步骤、故障率更低。
3）洒水车采用东风纯电动二类汽车底盘改装，具有对冲、后洒、侧喷、高炮等功能。
4）独立电机驱动水泵，水泵采用电动专用 40/50 洒水泵。
6）作业系统具有电脑控制，大大地保障和提高车辆的使用率。
2.4、产品优势
1）水箱充分利用了车载空间，内置防浪板，容积可达 2-3m3。
2）专人试车；模拟各种复杂工作环境，所有洒水车发车前实车测试。
3）售后保障；非客户人为损坏，任何故障无条件售后，客户零费用解决。
4）无发动机组，整车工作时噪音低。
