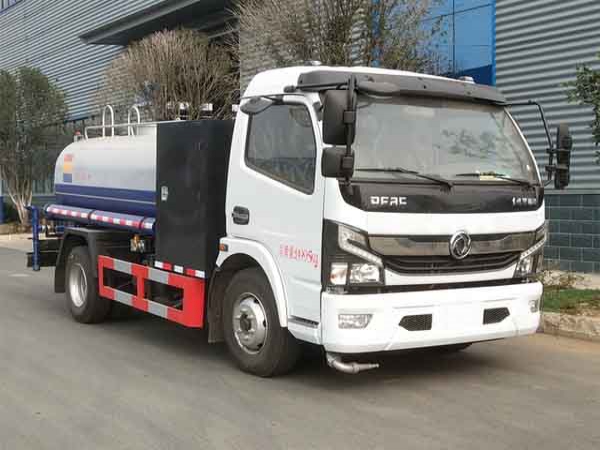

4.5方纯电动洒水车
4.5方纯电动洒水车
产品简述
纯电动洒水车是在纯电动二类底盘的基础上，加装低压冲洗、洒水系统，由机械、液压（气路）、电器三部分合为一体的专用洒水作业车。
工作原理：采用自吸式双级离心泵，效率高、洒水宽度大、水枪射程远，低压水泵由永磁同步电机直接传动。
1.2 使用场景
该产品适用于城市主干道、公路、广场等场地路面养护、冲洗路面、保持道路湿润、降低灰尘作业，也可用于绿化带浇花浇树；还可以作为紧急消防水车使用。
2 产品性能特点
2.1 底盘
底盘采用东风纯电动二类底盘，各总成匹配合理，完全达到国家对于新能源产品底盘的各项法规要求、可靠性高。其具备如下特点：
(1) 动力电池布置方式采用侧挂布置，采用窄托架装配，适应各类专用上装改装需求；
(2) 驾驶室标配中控锁，MP5,包裹式航空气囊减震座椅，高密度海绵，设置杯托、卡槽、储物盒等 10 余处储物空间，带来舒适驾乘体验；
(3) 整车轻量化设计，最大总质量为 8995kg；
(4) 搭载 144kWh 大容量动力电池，满足各类环卫清洗车、垃圾收运车使用需求，动力电池标配水循环热管理系统，满足车辆在各种环境条件下使用需求；
(5) 配备大功率上装取电接口，满足各类专用车上装电动化需求。
2.2、性能特点
(1) 采用知名品牌自吸式双级离心泵，质量稳定可靠，扬程大，质量稳定可靠，上装电机取力传动；
(2) 前冲圆锥喷嘴，自动控制，操作方便灵活冲洗路面宽度可覆盖 8 条车道；后洒圆柱喷嘴，喷出均匀的扇形水雾，宽度可到 10m，能有效抑制路面灰尘；

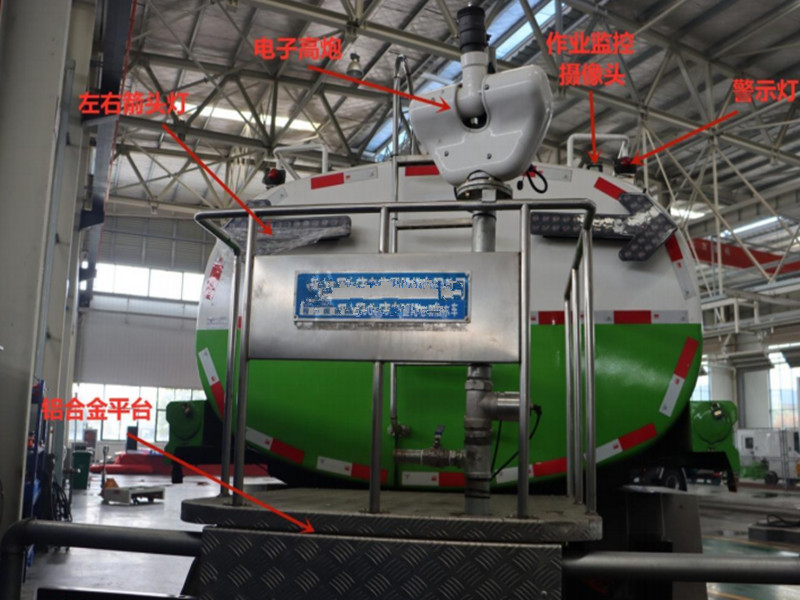

(3) 360°旋转的后置水炮，可设置成柱状或雾状出水，射程超过 35 米；
(4) 零污染、低噪音，有效的保护环境，节约燃油能源，使用成本更低。

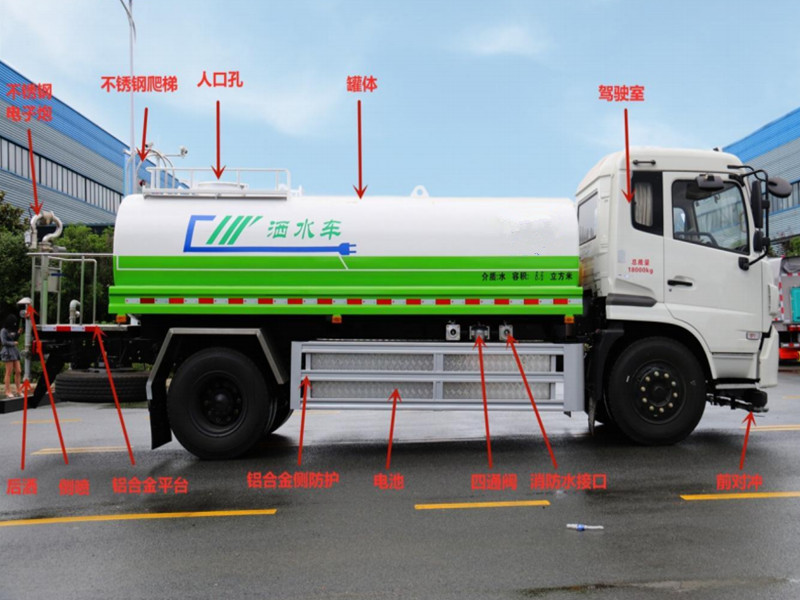

东风 5 方纯电动洒水车底盘型号：EQ1090KACEV,3300mm 轴距，磷酸铁锂电池，永磁同步电机，整车电量 144kwh，充电时间 1h，满载工况行驶里程 300km。 上装容积 4.7 立方，罐体采用 Q235 优质碳钢材质，40-50 洒水水泵，全自动前冲、后洒、高炮，可在驾驶室一键操作洒水功能。高炮射程可达 35 米以上。
【主要技术参数】 | |||
产品名称 | 纯电动洒水车 | 产品号 | |
总质量(Kg) | 8995 | 罐体容积(m3) | 4.04 |
额定载质量(Kg) | 3850 | 外形尺寸(mm) | 6550,6738×2170×2470,2490 |
整备质量(Kg) | 4950 | 货厢尺寸(mm) | ×× |
驾驶室准乘人数(人) | 3 | 载质量利用系数 | |
接近角/离去角(°) | 21/12,21/13 | 前悬/后悬(mm) | 1123/2127,1123/1815 |
轴数 | 2 | 轴距(mm) | 3300,3800 |
轴荷(Kg) | 3000/5995 | 最高车速(Km/h) | 90 |

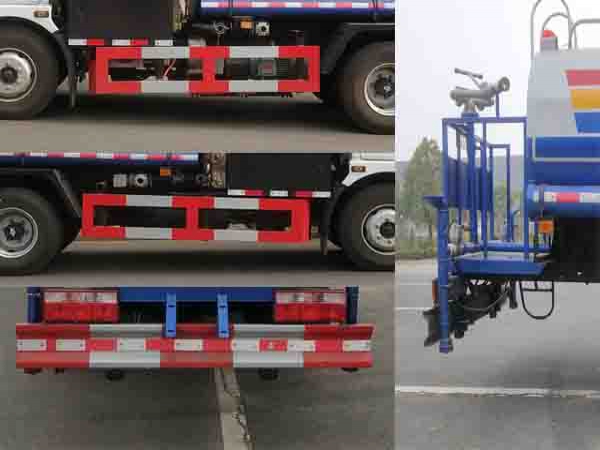

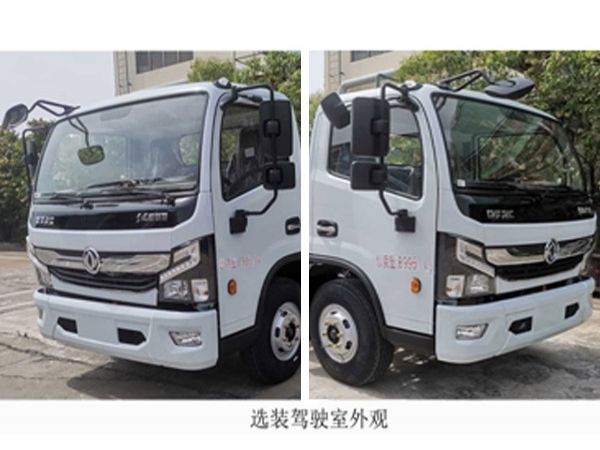

其它 | 1.罐体总容量:4.04立方米,有效容积:3.85立方米,罐体外形尺寸(长×长轴×短轴(mm)):采用3800轴距时: 3288×1650×1000,采用3300轴距时:3100×1650×1100;长度/后悬/离去角/高度对应关系(mm):6550/2127/12/2470,6738/1815/13/2490;2.侧防护及后下部防护装置均采用Q235碳钢,均采用螺栓连接,后下部防护断面尺寸:190×50(mm),离地面高度450mm,选装铝合金侧防护,螺栓连接,选装后防护样式,材料Q235,螺栓连接,断面尺寸:100×50(mm),离地面高度450mm;3.ABS型号/生产厂家:CM4XL-4S/4M/广州瑞立科密汽车电子股份有限公司;4.电池种类/单体生产企业/储能装置总成生产企业:磷酸铁锂电池/中创新航科技集团股份有限公司/中创新航科技集团股份有限公司,电机额定/峰值功率分别为:80kW/145kW;5.专用装置:罐体,洒水系统,主要用于园林绿化及路面洒水;5.随底盘选装驾驶室,选装罐体样式、轮罩样式、上装管路安装位置、后部作业平台样式、卷盘、侧面喷洒装置、选装雾炮装置、后部洒水装置、选装不带侧面喷洒装置、卷盘、选装电池罩样式,选装上装部件外观,箭头指示灯,不同洒水装置. | ||
【底盘技术参数】 | |||
底盘型号 | EQ1090KACEV | 底盘名称 | 纯电动载货汽车底盘（二类） |
商标名称 | 东风牌 | 生产企业 | 东风汽车股份有限公司 |
外形尺寸(mm) | 6238,6738×2150×2360 | 轮胎数 | 6 |
接近角/离去角(°) | 21/17 | 轮胎规格 | 8.25R16LT 14PR,9.5R17.5 14PR |
钢板弹簧片数 | 8/10+7 | 前轮距(mm) | 1760 |
燃料种类 | 纯电动 | 后轮距(mm) | 1630 |
排放标准 | |||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
TZ290XSZ | 成都中车电机有限公司 | 0 | 145 |
